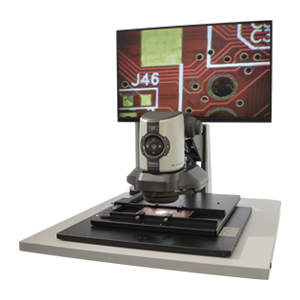

全新VS9 EVOTIS是一款先進的檢測工作站，適合檢測 PCB 和托盤狀元器件等大面積對象， 專為滿足快速高效地檢測精密細節而設計。
VS9 EVOTIS 配備Lynx-evo 體視顯微鏡或者EVO Cam數碼顯微鏡都可以使用眾多檢測工具，包括 360°旋轉觀察器, 多種物鏡, 高清攝像頭模塊及十字線。
該系統由兩個穩固的高性能平臺組成，形成可獨立鎖定的X-Y軸，可沿成行特征進行有序檢測掃描。
產品優勢
- 快速檢測大型復雜零部件
- 放大倍率范圍為3.7倍至300倍
- 浮動平臺可提供平滑精確的操作控制，尤其適用于檢測敏感型樣品
- 平臺可獨立鎖定進行精密檢測任務（X-軸，Y-軸，或同時鎖定）
- 可配備 Lynx EVO 體視顯微鏡或EVO Cam數碼顯微鏡
- 超強的人機工學性能可幫助大大消除疲勞，提升產能和效率。
- 可在垂直觀察與360度旋轉觀察之間任意切換，對于焊點、孔洞、支柱以及螺紋形狀尤其適用。
VS9 EVOTIS檢測系統以曾在全球數以萬計PCB制造企業中廣為應用的Lynx VS8為基礎，為用戶帶來絕佳的人機工學性能，大大減輕工作疲勞，并提高精確率及生產效率，降低次品率。
詳細信息
VS9 EVOTIS是特為印刷電路板（PCB） 檢測設計的一款無目鏡體視檢測顯微鏡，適合所有電子行業的應用，包括精細節距、表面貼裝、TAB卷帶自動結合及BGA球柵陣列封裝技術。
配備 Lynx EVO 的 EVOTIS
- 人機工學無目鏡體視3D觀察
- 6-60倍（最大240倍） 放大倍率
- 兼容 Lynx EVO 物鏡與配件
Lynx EVO的無目鏡光學器件可顯著增加頭部自由以及眼部舒適度，從而減輕操作員因長時間工作而產生的壓力和疲勞。
配備 EVO Cam 的 EVOTIS
- 大視場檢測系統
- 5.5 倍至 300 倍放大倍率
- 兼容 EVO Cam 物鏡與配件
360° 旋轉觀察器

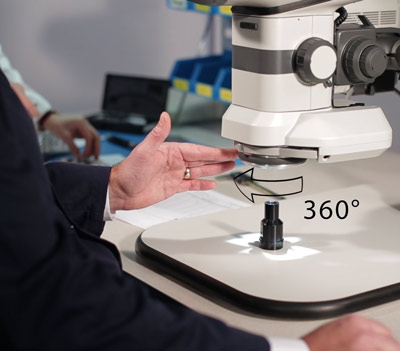

可在垂直觀察與360° 旋轉觀察之間切換， 帶來快速全面的檢測360°旋轉觀察器是操作者可通過與垂直方向34°傾斜角的方向?qū)Ρ粶y物進行觀察，同時可旋轉旋轉觀察器獲得更好的3D立體視圖，尤其適用于檢測立體零部件，例如PCB焊點、孔洞、支柱及螺紋形狀。
掃描平臺
穩定、大容量的掃描，為各種尺寸的電路板提供自如的漂浮移動，包括雙面PCB板。平臺可獨立鎖定適用于精密檢測任務（X-軸，Y-軸，或者同時）并帶有接地點防止檢測過程中的靜電。
圖像捕捉存儲
模塊化解決方案可提供圖像捕捉、處理分析及存儲等多種功能?？蛇x擇獨立使用，連接USB，或配合全高清數碼攝像頭。
技術
主要特性 - 配備 Lynx EVO 體視顯微鏡的 EVOTIS |
|
● 無目鏡體視觀察 (3D) ● 6-60倍（最大240倍）放大倍率 ● 360°旋轉觀察器 ● 25° 傾角楔 ● 兼容 Lynx EVO 物鏡與配件 ● SmartCam/SmartCam5 攝像頭圖像拍攝 ● 配件 ○ SmartCam/SmartCam5 ○ 1.5倍及2.0倍增倍器 ○ 0.45x，0.62x ,1.0x，1.5x，2.0x 物鏡 |
主要特性 - 配備 EVO Cam數碼顯微鏡的 EVOTIS |
|
● 大變焦比攝像頭 ● 5.5 倍至 300 倍放大倍率 ● 360°旋轉觀察器 ● 25° 傾角楔 ● 兼容 EVO Cam 物鏡與配件 ● 獨立式或連接 PC ● 配件 ○0.45x，0.62x ,1.0x，1.5x，2.0x物鏡 ○ 偏光濾鏡 ○ 白光/UV 環形燈 ○ 外接控制器 |
|
EVO CAM II 變倍比 30x |
|||
|---|---|---|---|
| 物鏡 | 放大倍率范圍（24寸顯示器） | 工作距離 | 最大視場 |
| 0.45x | 2.3x - 68x | 160 | 241x134 |
| 0.62x | 3.1x - 93.7x | 106 | 173x96 |
| 1.0x | 5.0x - 151.2x | 85 | 88x57 |
| 1.5x | 7.6x - 226.8x | 43 | 45x36 |
| 2.0x | 10x 302.4x | 29 | 37x27 |
|
360°光學觀察 |
|||||
| 觀察方式 | 放大倍率范圍（24寸顯示器） | 工作距離 | 最大視場 | 查看角度 | 變倍比 |
| 360°旋轉觀察 | 19x - 105x | 35.5 | 26x22 | 34° | 5.3x |
| 直接觀察 | 28x - 151x | 56.5 | 20x11 | N/A | 5.3x |
|
LYNX EVO 變焦倍率：10x |
|||
|---|---|---|---|
| 物鏡 | 放大倍率范圍（24寸顯示器） | 工作距離 | 最大視場 |
| 0.45x | 2.7x - 27x | 176 | 55 |
| 0.62x | 3.7x - 37x | 128 | 40 |
| 1.0x | 6x - 60x | 75 | 25 |
| 1.5x | 9x - 90x | 42 | 16 |
| 2.0x | 12x - 120x | 29 | 12 |
|
帶360°光學觀察器 |
|||||
| 查看器設置 | 旋轉視圖 | 直接檢視 | |||
| 放大倍數范圍 | 4.2x - 42x | 6.8x - 68x | |||
|
